1000V 60A 60KW Hochspannungs-Gleichstromnetzteil Grundparameter: Eingang AC 380 V ± 10 %, Frequenz 45 Hz–65 Hz, Ausgang 1000 V, 60 A, Gesamtleistung 60 kW; RS485-Programmsteuerung, Spannung und Strom einstellbar.
1000V 60A 60KW Hochspannungs-Gleichstromnetzteil
Grundparameter: Eingang AC 380 V ± 10 %, Frequenz 45 Hz–65 Hz, Ausgang 1000 V, 60 A, Gesamtleistung 60 kW; RS485-Programmsteuerung, Spannung und Strom einstellbar.
| Arbeitsumgebung |
Relative Luftfeuchtigkeit |
≤95 % RH, keine Kondensation |
| Höhe |
Bei Höhenlagen von 2000 m und mehr sollte eine Leistungsreduzierung in Betracht gezogen werden |
|
| Kühlmethode |
Zwangsluftkühlung |
|
| Betriebstemperatur |
-25℃~+55℃, Leistungsminderung bei Verwendung über +55℃ |
|
| Kommunikationseingang |
Eingangsspannungsbereich |
260Vac~530Vac, 3L+PE |
| Frequenzbereich |
45Hz~65Hz |
|
| Leistungsfaktor |
≥0,99 |
|
| Effizienz |
>95 % |
|
| THD |
≤ 5 % |
|
| DC-Ausgang |
Ausgangsleistung |
60 kW |
| Spannungsbereich |
50Vdc~1000Vdc, mit einem Spannungsanpassungsschritt von 0,1Vdc |
|
| Ausgangsstrombegrenzung |
0,6~60A stufenlos einstellbar |
|
| aktuelle Freigabe |
Unwuchtgrad <±5 % |
|
| Genauigkeit der Spannungsregelung |
<±0,5 % |
|
| aktuelle Stabilitätsgenauigkeit |
≤±1 % |
|
| Monitor |
Kommunikationsmethode |
CAN-Bus (RS485 oder 232) |
| Alarm und Schutz |
Über-/Unterspannungsschutz |
Automatischer Abschaltschutz, nimmt den Betrieb nach normaler Eingabe automatisch wieder auf |
| Ausgangsüberspannungsschutz |
Das Gerät schaltet sich automatisch ab und sperrt sich. Zur Wiederaufnahme des Betriebs muss das Gerät erneut eingeschaltet werden |
|
| Überstrom- und Kurzschlussschutz |
Das Gerät schaltet sich automatisch ab und sperrt sich. Zur Wiederaufnahme des Betriebs muss das Gerät erneut eingeschaltet werden |
|
| Übertemperaturschutz |
Automatischer Abschaltschutz, automatische Wiederaufnahme des Betriebs, nachdem die Temperatur wieder normal ist |
|
| Produktstabilität |
Mittlere Zeit zwischen Ausfällen (MTBF) |
über 500.000 Stunden |
| Gesamtabmessungen |
Größe |
Höhe: 264 mm * Breite: 430 mm * Länge: 560 mm |

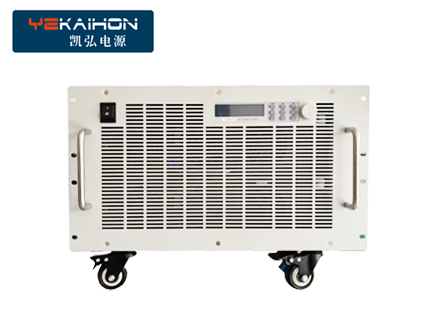

1000V 60A 60KW Hochspannungs-Gleichstromnetzteil
Gebrauchsanweisung
Diese Art von professioneller Stromversorgung verfügt normalerweise über eine hohe Integration und Intelligenz, und der Betriebsprozess ist im Allgemeinen wie folgt:
Vorbereitungsarbeiten: Verkabelung und Inspektion
●Eingangsverkabelung: Schließen Sie das Netzteil an das passende Industriestromnetz an (z. B. 380 V Wechselstrom ± 10 % Dreiphasenstrom).
●Ausgangsverkabelung: Verwenden Sie ein spezielles Kabel, das einen Strom von 60 A oder mehr führen kann, um den Stromausgangsanschluss zuverlässig mit dem Lastgerät zu verbinden. Stellen Sie sicher, dass die positiven und negativen Verbindungen korrekt und sicher sind, um eine Überhitzung durch schlechten Kontakt zu verhindern.
●Erdung: Der Schutzerdungsanschluss des Netzteils muss gut geerdet sein, um die Betriebssicherheit zu gewährleisten.
Einschalten und Parametereinstellung: zwei Hauptmethoden
● Lokaler Betrieb: Stellen Sie die gewünschte Ausgangsspannung (0–1000 V) und den Ausgangsstrom (0–60 A) direkt über den Touchscreen, die Tasten und Drehknöpfe am Bedienfeld ein. Sie können zwischen dem Konstantspannungs- (CV) und dem Konstantstrommodus (CC) wählen, und die Stromversorgung schaltet automatisch um, um den eingestellten Wert beizubehalten.
●Ferngesteuerter/programmierbarer Betrieb: über Kommunikationsschnittstellen auf der Power-Backplane (wie RS485, RS232, Ethernet usw.). CAN）, Anschluss an einen Computer oder eine SPS (speicherprogrammierbare Steuerung). In der oberen Computersoftware können Sie:
Verwenden Sie Standardbefehle wie SCPI und ModBus für komplexe Programmierung. Passen Sie Ausgangsspannungs-/-stromwellenformen (z. B. Schrittwellen, Pulswellen) an, um reale Arbeitsbedingungen zu simulieren. Nahtlose Integration mit automatisierten Testsystemen.
Ausgabe und Überwachung starten
●Nachdem Sie bestätigt haben, dass alle Parametereinstellungen korrekt sind, drücken Sie die Taste „Output“ oder „Run“, um die Stromversorgung zu starten.
●Echtzeitüberwachung von Spannung, Strom, Leistung und anderen Daten über Bedienfeldanzeigen oder obere Computersoftware. Viele Netzteile unterstützen die Datenaufzeichnungsfunktion, was eine spätere Analyse erleichtert.
Sicheres Herunterfahren
●Nachdem der Test oder die Produktion abgeschlossen ist, stoppen Sie zuerst die Ausgabe und schalten Sie dann den Netzschalter aus.
●Befolgen Sie strikt den Grundsatz, zuerst die Stromversorgung zu unterbrechen und später die Kabel zu trennen, und betreiben Sie das Gerät nicht mit Strom.
Kernvorteile und Vorsichtsmaßnahmen
●Effizient und stabil: Durch den Einsatz fortschrittlicher Technologien wie IGBT kann der Volllastwirkungsgrad über 95 % erreichen und es kann über einen langen Zeitraum stabil betrieben werden. Hohe Genauigkeit der Ausgangsspannung/-stromstärke (stabile Spannung <± 0,5 %, stabiler Strom ≤ ± 1 %).
● Umfangreiche Funktionen: Ausgestattet mit mehreren Schutzfunktionen wie Überspannung, Überstrom, Übertemperatur und Kurzschluss; Unterstützt die parallele Erweiterung mehrerer Geräte, um einen höheren Strom zu erhalten; Einige High-End-Modelle verfügen über bidirektionale Funktionen, die elektrische Energie in das Netz zurückspeisen und so Energie sparen und den Verbrauch senken können.
●Hinweise:
Fachgerechter Betrieb: Die Bedienung muss durch geschultes Fachpersonal erfolgen.
Umgebungsanforderungen: Achten Sie auf die Anforderungen an Arbeitstemperatur, Luftfeuchtigkeit und Höhenlage des Geräts, um eine gute Belüftung und Wärmeableitung zu gewährleisten.
Geräteanpassung: Stellen Sie sicher, dass Spannung, Strom und Leistung der Lastgeräte innerhalb des Stromversorgungsbereichs liegen, und reservieren Sie einen bestimmten Spielraum.
